医療で使われるエックス線と発生装置

医療で使われるエックス線と発生装置
医療で使われるエックス線と発生装置
閉じる

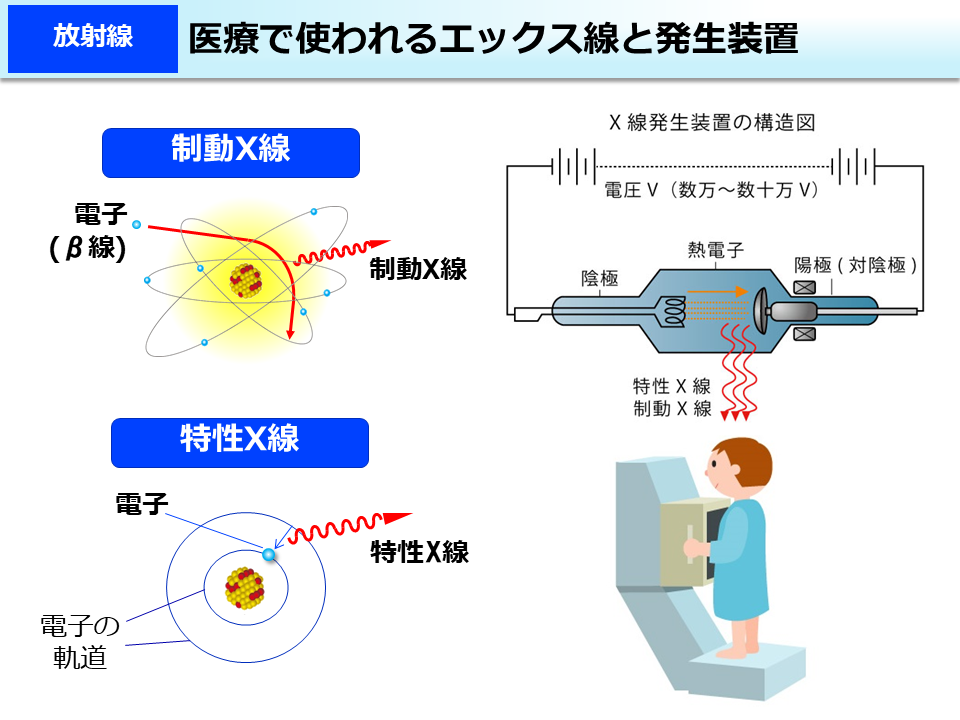

Ｘ（エックス）線検査の際には、Ｘ線管で発生させるＸ線が利用されます。Ｘ線管の内部では、陰極と陽極（タングステン、モリブデン、銅等）の間に高電圧がかけられており、熱電子が真空中を陰極から陽極に高速で移動します。熱電子が陽極の原子核に引き寄せられて進行方向を変えるときに発生するＸ線を制動Ｘ線といいます。また、陽極の原子の内側の電子軌道の電子を弾き飛ばすと、この空いた電子軌道へ外側の電子軌道から電子が移動（遷移）します。これに伴い発生するＸ線を特性Ｘ線といいます。Ｘ線管で発生するＸ線のほとんどは制動Ｘ線です。
なお、Ｘ線管のスイッチを切れば、Ｘ線の発生は止まります。
医療分野で利用されるＸ線発生装置は、診断用と治療用に分けられます。撮影する目的や部位に応じてＸ線のエネルギーと量は調節されます。胸部Ｘ線撮影（診断）の場合、１回に受ける放射線量は、おおよそ0.06ミリシーベルトです。
（関連ページ：上巻P63「自然・人工放射線からの被ばく線量」、上巻P76「診断で受ける放射線量」）

本資料への収録日：2016年３月31日

改訂日：2022年３月31日
